JH-D SERIES

BACK

機型(標準定量)		D45			D90			D125			D160
螺桿直徑	mm	22	25	28	25	28	32	30	33	36	35	38	42
射出容量	cm³/shot	46	59	74	74	93	121	127	153	183	192	226	277
射出重量	g	42	55	68	68	85	112	117	142	169	178	210	256
射出壓力	kgf/cm³	2827	2189	1745	2828	2255	1726	2644	2185	1838	2664	2260	1850
可塑化能力	kg/hr (ps)	20	32	40	22	28	35	34	41	49	57	67	82
射出率	cm³/sec	67	86	108	88	109	142	115	139	153	164	193	245
螺桿轉速	rpm	375			350			305			310
射出速度	mm/sec	176			179			163			172
機型(快速定量)			D45H			D90H			D125H			D160H
可塑化能力	kg/hr (ps)	14	18	23	25	32	40	43	52	62	74	87	106
射出率	cm³/sec	87	113	141	106	133	173	144	173	207	223	262	322
螺桿轉速	rpm	400			400			385			400
射出速度	mm/sec	231			219			205			233
機型(省電伺服)			D45S			D90S			D125S			D160S
可塑化能力	kg/hr (ps)	14	18	22	20	25	22	46	55	65	49	58	71
射出率	cm³/sec	80	103	129	80	100	131	160	192	230	138	162	199
螺桿轉速	rpm	398			314			400			260
射出速度	mm/sec	210			163			227			143
鎖模力	ton	45			90			125			160
鎖模行程	mm	450			470			520			600
最小容模厚度	mm	170			200			200			250
最大開模距離	mm	500			670			720			850
大柱間距	mm	310-x310			385x385			420x420			480X480
模板尺寸	mm	450x450			545x545			607x607			700X700
頂出行程	mm	60			75			85			95
頂出力	ton	2.2			4			5			5.8
最高迴路壓力	kgf/cm³	170			170			170			170
油泵馬達	hp(kw)	15	20	10kw	20	25	12kw	25	30	12kw	30	40	16kw
電熱容量	kw	3.5			4.8			5.7			7.7
作動油量	Liter	250			340			390			490
機器尺寸LxWxH	M	3.1x1x1.6			4.1x1x1.7			4.5x1.1x1.7			5.1x1.2x1.8
機器重量	ton	2.7			4.1			4.8			5.8

機型(標準定量)		D200			D300			D400
螺桿直徑	mm	40	45	50	45	52	60	50	58	65
射出容量	cm³/shot	301	381	471	477	637	848	647	871	1095
射出重量	g	279	353	436	442	590	785	600	778	1014
射出壓力	kgf/cm³	2677	2115	1713	2686	2011	1511	2692	2001	1593
可塑化能力	kg/hr(ps)	91	115	142	114	152	204	103	187	236
射出率	cm³/sec	210	266	329	255	340	453	277	373	467
螺桿轉速	Rpm	330			300			198
射出速度	mm/sec	126			126			141
機型(快速定量)			D200H			D300H			D400H
可塑化能力	kg/hr(ps)	110	139	172	149	199	267	134	244	308
射出率	cm³/sec	264	334	413	333	445	593	361	485	610
螺桿轉速	Rpm	400			393			259
射出速度	mm/sec	211			211			184
機型(省電伺服)			D200S			D300S			D400S
可塑化能力	kg/hr(ps)	91	115	142	76	101	136	110	148	187
射出率	cm³/sec	210	266	329	241	322	429	313	422	530
螺桿轉速	rpm	330			200			157
射出速度	mm/sec	168			152			160
鎖模力	ton	200			300			400
鎖模行程	mm	700			850			1000
最小容模厚度	mm	250			300			320
最大開模距離	mm	950			1150			1320
大柱間距	mm	530X530			660X660			735x735
模板尺寸	mm	770X770			955X955			1060x1060
頂出行程	mm	110			130			150
頂出力	ton	7.7			9.6			9.6
最高迴路壓力	kgf/cm³	170			170			170
油泵馬達	kw(hp)	40	50	22kw	50	60	33kw	60	75	43kw
電熱容量	kw	8			12.4			15.8
作動油量	Liter	670			960			1200
機器尺寸LxWxH	M	5.6X1.3X1.9			6X1.5X2			7.56X1.8X2.3
機器重量	ton	7.6			13			16

超過二十年的專業經驗，我們不僅提供機台而是技術

直壓鎖模結構使模具受力平均，可大幅提升模具精度及使用壽命。幫您創造更多的利潤。先進的直壓鎖模機構設計，開關模由兩組快速油缸帶動。中央的鎖模大油缸有負責最終的夾模力。搭配油壓迴路控制，鎖模力閉鎖後即無須油壓動作可完全保持。展現最佳化的開關模動作。

Advantage ofHydraulic clamping

模板平行度精度可達0.1 mm內
操作便利性不需要調模厚
模具受力由中央平均展開
鎖模力調整直接在螢幕上設定
模具壽命較長
機械結構磨耗直接傳動無機械磨耗
保養更換油封費用低
大模具支撐性大油缸有平衡模具的功用，模具下垂小

最佳的產品應用如下

3C電子零件
高精密塑膠零件
化妝品盒子
光學鏡片
高級家庭用品

D 系列的直壓機

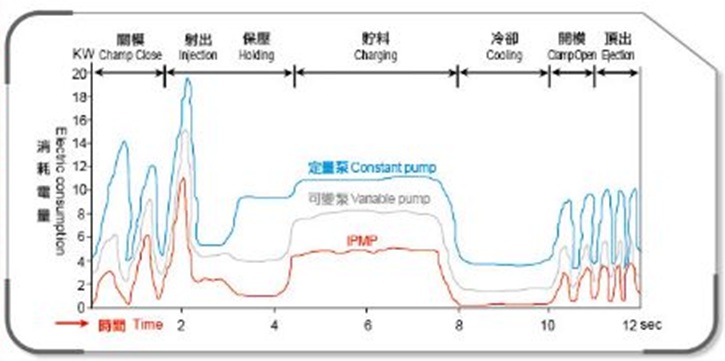

D 系列的直壓機提供多樣的選配以符合客戶的需求，如定量型，高速型及省電伺服型馬達。尤其是伺服馬達型，採用最先進的技術，結合壓力與速度的精確控制，讓效率發揮到最高，可節省最高70%的電力。符合節能省電的環保要求。優異的系統迴路不僅反應快而且穩定的展現在每一次重複的動作上，兩個壓力感測器可精確地偵測鎖模壓力與射膠壓力以確保產品的品質。

Programmable computer unit, high efficiency and easy to use interface.

高性能控制器掃描時間只需10m sec。中斷模式掃描更只需1m sec。完全符合高速射精密射出的控制要求。獨立的PID溫控板可以控制溫差在±1°C的範圍滿足部分工程塑料對於溫度的嚴苛要求。

日製電腦控制器功能：

控制監控立即顯示。
5段射出三段保壓，一段射出前加料。
前後鬆退，三段加料。
自動清料。
4~6段開關模、二段式托模、托模形式有托前停止，重複托模，震動托模。
射出壓縮成型。
二段射座前進。
前段冷卻，後段冷卻。
易操作模具安裝，勿須調模。
二組蕊心，一組絞牙可轉換蕊心。
射出、鎖模、托模數位位置控制。
生產良品即精度管理。
四段溫度，可充至六段，一段油溫，溫度預熱，螺桿預熱保護，溫度保溫。
溫度曲線，射出精度曲線，精度統計曲線。
100組成型記錄。
60組成型參數儲存，用記憶卡增加存量。
中、日、英文簡易切換。
100組警告訊息。
