/ CD-200

項 目 單 位 型 號 : CD-200  ( F )   型 號 : CD-200  ( R )
射出單元►
螺桿直徑 mm 32 36 40 32 36 40
射出容量 cm3 / shot 101 127 157 101 127 157
射出重量 g / shot (ps) 96 120 150 96 120 150
可塑化能力 kg / hr (ps) 28 38 52 28 38 52
射出壓力 kgf / cm2 2390 1890 1530 2390 1890 1530
射出率 cm3 / sec 127 160 198 127 160 198
射出行程 mm 125
螺桿轉速 rpm 0 ~ 240
射座行程 mm 280
射嘴接觸力 mm tonf (kn) 3.5 (34)
射嘴中心距 mm 330
鎖模單元►
鎖模力 tonf (kn) 200 (1960)
銷模行程 mm 500
最小容模厚度 mm 200
最大開模距離 mm 700
大柱間距(對角間距) mm 530 x 530 (784)
模板尺寸(轉盤直徑) mm 780 x 780 (720)
頂出行程 mm 142 ( 註:頂出轉盤外為 75mm )
頂出力 tonf (kn) 4 (39) * 2 piece
開模力 tonf (kn) 9 (88)
電器及其他►
最高迴路壓力 kgf / cm2 175
油泵馬達 kw (hp) / pole 30 (40) / 6
電熱容量 kw 7.4 + 7.4 = 14.8
作動油量 Liter 580
機器尺寸 (L x W x H) M 5.7 x 1.5 x 1.95
底座尺寸 M 4.5 x 1.3
機械重量 ton 9

特色:

  1. 兩組獨立之塑膠單體,可同步或獨立做射出動作,雙色一次成行,可大幅縮短成型週期。
  2. 直壓鎖模設計,模具變形量小,成型精度更高。
  3. 射出兩組及夾模均採用電阻尺,可準確控制開關模及射出成型,準度可達0.1mm。
  4. 螺桿與料管採用ACM2合金鋼材,經離子氮化處理,耐腐蝕且耐磨性高。
  5. 每組料管具備4段PID溫度控制,可控制溫度在±1℃。
  6. 可採用透明管式水流分佈器,以調整最佳溫度控制,提高產品品質。
  7. 雙組頂出油路,應用更方便。

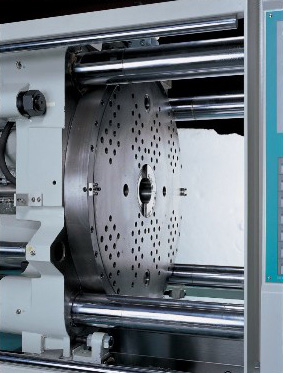

  8. 轉盤負載超強(CD-200,可達1000KG),保證合模不下墜。轉盤精度高,速度快,轉速可達2秒/180度。
  9. 採用日本STAR先進的人機界面控制,10吋彩色LCD超大型電腦螢幕,操作容易。

全配備可程式電腦控制器,高效率化及人性化操作畫面。

10" 彩色大螢幕(選配)
  • 日製電腦控制器,配合LCD螢幕顯示,使操作簡單容易,成形參數設定明確精準,提高使效率。
  • 記憶卡增加成形參數儲存容量力,各式軟體修改可使手卡片直接插入輸入。

Injection/charge setting apge
Injection/charge setting apge
Machine status page
Temperature setting page

我們可以提供給您,適合您射出機的配件,且這些配件都是高品質的。

(請注意:這些配件不單獨販售,只與群基機器一起販售)

  • 自動吸料機
  • 乾燥機
  • 集粉器
  • 機械手
  • 模具
  • 粉粹機
  • 輸送帶
  • 冷凍機
  • 除濕機
  • 模溫機
  • 烤箱烘乾機
  • 色母機
