產品介紹

CI-300~CI-500

項 目 單 位 CI-300 CI-300S CI-400
螺桿直徑 mm 50 56 63 70 45 50 56 63 56 63 70 80
射出容量 cm3/shot 490 615 779 962 358 441 554 701 690 872 1077 1407
射出重量 g 466 584 740 914 340 419 526 666 656 829 1023 1336
可塑化能力 kg/hr(ps) 97 125 167 285 77 97 131 183 130 162 228 317
射出壓力 kgf/cm2 2463 1964 1552 1256 2500 2023 1612 1274 2460 1945 1575 1205
射出率 cm3/sec 267 335 424 523 243 300 377 477 337 426 527 688
射出行程 mm 250 225 200
射出速度 mm/s 136 153 165
螺桿轉速 rpm 0~270 0~310 0~310
射座行程 mm 430 380 330
射嘴接觸力 tonf 6.8 6.8 4.2
鎖模力 tonf 300 300 200
鎖模行程 mm 850 850 700
最小容模厚度 mm 300 300 250
最大開模距離 mm 1150 1150 950
大柱間距 mm 660*660 660*660 530*530
模板尺寸 mm 955*955 955*955 770*770
頂出行程 mm 130 130 110
頂出力 tonf(kN) 9.6 9.6 7.7
開模力 tonf(kN) 12 12 9
最高迴路壓力 kgf/cm2 170 170 170
定量泵馬達 kw(hp) 37(50) 37(50) 30(40)
電熱容量 kw 17 16 13.7
作動油量 L 950 950 660
機器尺寸(L*W*H) M 6*1.5*2 6*1.5*2 5.6*1.3*1.9
底座尺寸 M 5.6*1.4 5.6*1.4 4.8*1.2
機器重量 ton 12.5 12 7.4



項 目 單 位 CI-400S CI-500 CI-500S
螺桿直徑 mm 50 56 63 70 63 70 80 90 56 63 70 80
射出容量 cm3/shot 490 615 779 962 997 1231 1608 2035 251 318 392 492
射出重量 g 466 584 740 914 947 1169 1527 1933 238 302 372 467
可塑化能力 kg/hr(ps) 97 125 167 235 150 200 274 380 66 72 98 134
射出壓力 kgf/cm2 2463 1964 1552 1256 2470 2000 1531 1209 2626 2076 1681 1340
射出率 cm3/sec 333 418 529 654 343 424 553 700 251 318 392 492
射出行程 mm 175 320 280
射出速度 mm/s 188 110 140
螺桿轉速 rpm 0~410 0~157 0~200
射座行程 mm 320 520 470
射嘴接觸力 tonf 4.2 12 8.8
鎖模力 tonf 200 500 500
鎖模行程 mm 700 1050 1050
最小容模厚度 mm 250 350 350
最大開模距離 mm 950 1400 1400
大柱間距 mm 530*530 820*820 820820
模板尺寸 mm 770*770 1190*1190 1190*1190
頂出行程 mm 110 160 160
頂出力 tonf(kN) 7.7 12 12
開模力 tonf(kN) 9 15 15
最高迴路壓力 kgf/cm2 170 170 170
定量泵馬達 kw(hp) 30(40) 45(60) 45(60)
電熱容量 kw 10.3 28 25
作動油量 L 660 1500 1500
機器尺寸(L*W*H) M 5.6*1.3*1.9 7.6*1.8*2.3 7.6*1.8*2.3
底座尺寸 M 4.8*1.2 6.9*1.6 6.9*1.6
機器重量 ton 7.1 20 19.3

鎖模單元：

直壓式鎖模機構提高成形品質
  1. 鎖模力均勻分配給予模具，長期使用不會有變形之虞。模板平行穩定行走，減少各種動態磨耗。大柱間有極佳的平竹度，且經持殊設計，減少拉伸應力，增加使用壽命。






射出單元：

優良的塑化能力，高品質、高速的成形
  1. 單缸射出活塞桿，結合轉動和移動為一體，無論射出和加料動作平穩且無雜音。實現高速成形的效果。
  2. （CI-250, CI-300 使用雙缸射出油缸，縮短機長度）



Single injection cylinder
Dual injection cylinder



開源節流的良方（選配）

  1. 省能源油泵符合環保需求，幾近安靜無聲，節省電力浪費，使能源充分利用，約有40%節約能源效果。
  2. 特殊防震設計，震動率低。







液壓裝置

進入快速成形週期的境界

快速油箱設計，打破傳統觀念，快速推動油缸，模具移動如馳般快速，開關模極短時間即
可完成。



射出壓縮成型：

低壓成型、模內壓縮、低扭曲成型

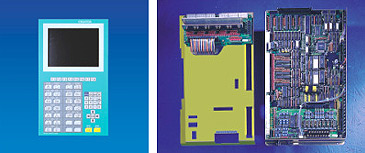

日製電腦控制器：

  • 控制監控立即顯示。
  • 四段射出三段保壓，一段射出前加料。
  • 前後鬆退，三段加料。
  • 自動清料。
  • 四段開關模、二段式托模、托模形式有托前停止，重複托模，震動托模。
  • 射出壓縮成型。
  • 二段射座前進。
  • 前段冷卻，後段冷卻。
  • 易操作模具安裝，勿須調模。
  • 二組蕊心，一組絞牙可轉換蕊心。
  • 射出、鎖模、托模數位位置控制。
  • 生產良品即精度管理。
  • 四段溫度，可充至六段，一段油溫，溫度預熱，螺桿預熱保護，溫度保溫。
  • 溫度曲線，射出精度曲線，精度統計曲線。
  • 壓力曲線”射出速度曲線”
  • 100組成型記錄。
  • 60組成型參數儲存，用記憶卡增加存量。
  • 中、日、英文簡易切換。
  • 50組警告訊息。
  • 資料列印
  • * 選配

全配備可程式電腦控制器，高效率化及人性化操作畫面。

10" 彩色大螢幕（選配）
  • 日製電腦控制器，配合LCD螢幕顯示，使操作簡單容易，成形參數設定明確精準，提高使效率。
  • 記憶卡增加成形參數儲存容量力，各式軟體修改可使手卡片直接插入輸入。

Injection/charge setting apge
Injection/charge setting apge
Machine status page
Temperature setting page

我們可以提供給您，適合您射出機的配件，且這些配件都是高品質的。

(請注意:這些配件不單獨販售,只與群基機器一起販售)

  • 自動吸料機
  • 乾燥機
  • 集粉器
  • 機械手
  • 模具
  • 粉粹機
  • 輸送帶
  • 冷凍機
  • 除濕機
  • 模溫機
  • 烤箱烘乾機
  • 色母機
